單極組合式滑觸線

HXPnR- H系列單極組合式滑觸線由H型鋁合金導軌加壓V型不銹鋼滑接帶。PVC絕緣護套外殼。外置式集電器以及懸吊、固定等組件組合而成�；�(xiàn)整體安裝后，沒有導線的外露部分。該產品以設計合理，維護方便，安全可靠等特點，廣泛應用于冶金、電力、貨場、化工、造紙、起重，使用頻率高和環境較差的場合。




一、單極組合式滑觸線型號規格與截流量

型號規格
滑觸線截面尺寸
載流量 (A)

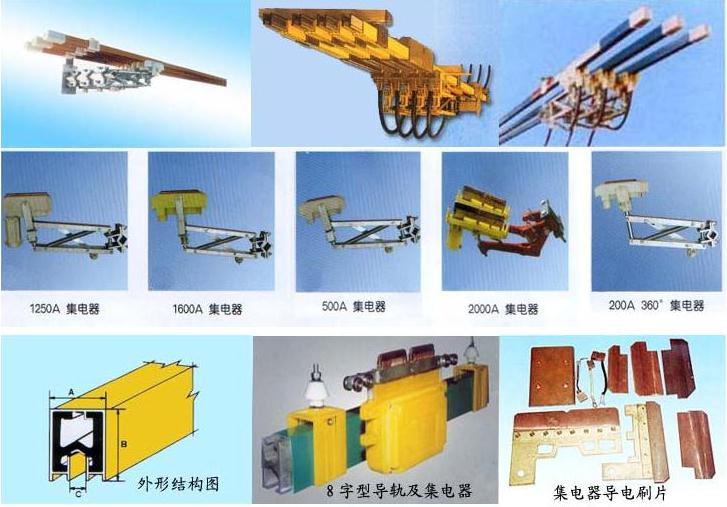

適配外置式集電器
A
B
C
HXPnR-H-150/200
26.5
20.0
7.0
200
HJD-200
HXPnR-H-250/400
42.0
32.5
10.0
400
HJD-400  HJD-200
HXPnR-H-400/600
42.0
32.5
10.0
600
HJD-600  HJD-400
HXPnR-H-500/800
42.0
32.5
10.0
800
HJD-800  HJD-600
HXPnR-H-700/1000
42.0
32.5
10.0
1000
HJD-1000 HJD-600
HXPnR-H-900/1250
42.0
32.5
10.0
1250
HJD-1250 HJD-800
HXPnR-H-1500/2000
65
50
12
2000
HJD-1000 HJD-1250
HXPnR-H-2000/2500
85
60
15
2500
HJD-1250 HJD-1000
HXPnR-HB-1600/2000
91.7
55
15.6
2000
HJD-1000C HJD-1250C
HXPnR-HB-2500/3000
91.7
55
15.6
3000
HJD-1500C HJD-1250C
注：1、滑觸線標準長度：6m。
2、HXPnR-H與HXPnR-HB以及HXPnR-HA性能相同，幾何形狀和集電方式不同。
3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。

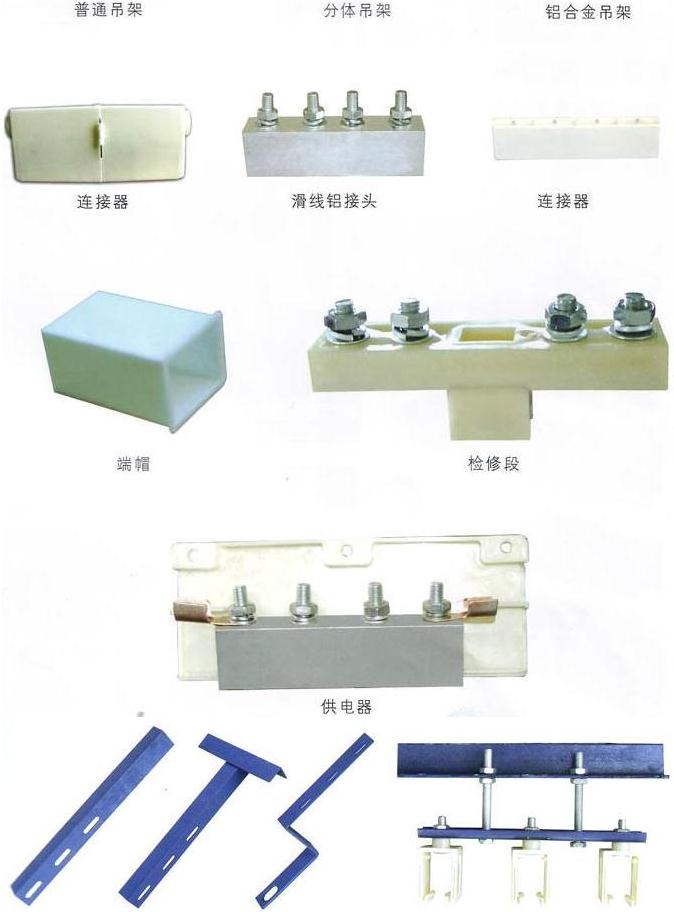

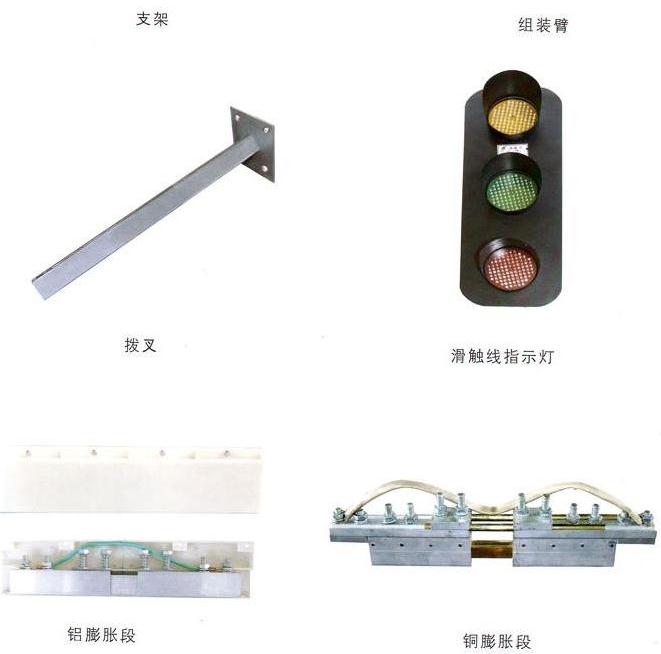

二、單極組合式滑觸線、滑線配件

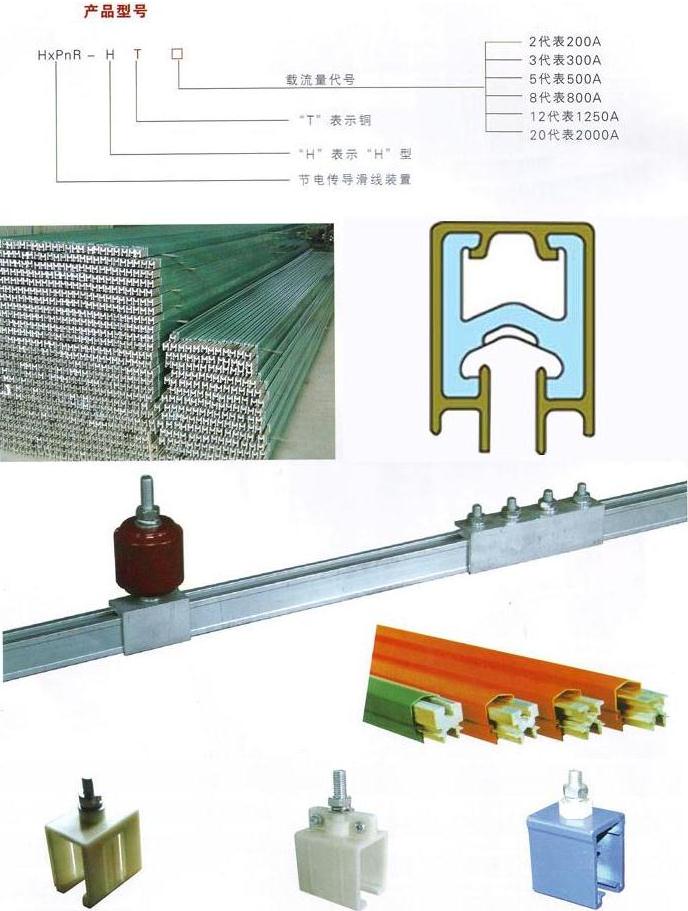

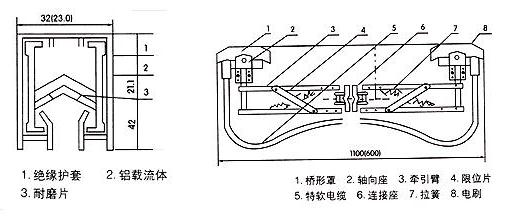

三、單極組合式滑觸線產品結構、外型尺寸

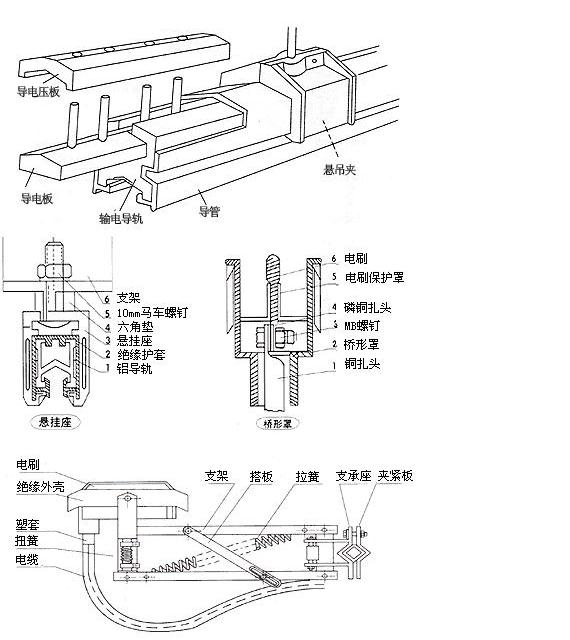

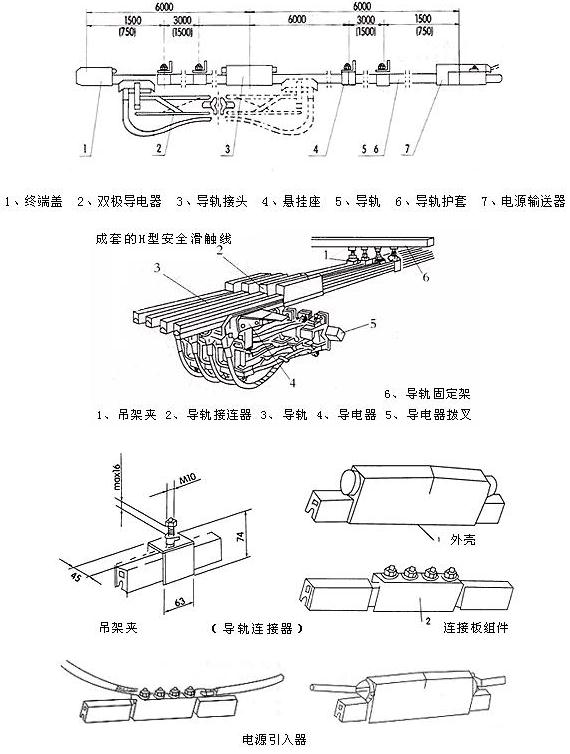

 四、單極組合式滑觸線裝配示意圖及主要零部件




單極組合式滑觸線導電器：為接簧支撐式，僅在滑觸線下部即可推入，但須在牽引器同步進行，并保證拉簧力量適當，以免加大電刷磨損。牽引器與導電器同步進行，可用螺栓或電焊方式固定在行車等移動電器上，并適當保證導電器運行不受扭力。
